Norma UNI 10845:2019: Misura del tiraggio per apparecchi di tipo "B"

In questo redazionale parleremo della “misura del tiraggio” di cui alla norma UNI 10845:2019 per gli apparecchi di Tipo B a tiraggio naturale, che può sembrare anacronistico, ma nel panorama impiantistico italiano gli apparecchi di Tipo B hanno ancora una certa rilevanza.

Innanzi tutto, la verifica del “tiraggio” consiste nel

• comparare il valore del tiraggio minimo ammesso
• con il valore del tiraggio effettivo

Quindi più è alto il valore del tiraggio effettivo rispetto al tiraggio minimo ammesso, più è lontana Ia possibilità di riflusso dei prodotti della combustione nel locale di installazione dell'apparecchio

Ma operativamente come si esegue la verifica del “tiraggio”?

Deve essere inserita la sonda di campionamento immediatamente a valle dell'interruttore di tiraggio, in corrispondenza di un apposito foro ricavato nel condotto di evacuazione dei prodotti della combustione, come da indicazioni di seguito riportate.

• Il foro deve essere situate ad una distanza dalla sezione di uscita dell'apparecchio pari a due volte il diametro interno del condotto di evacuazione dei prodotti delta combustione.

• Ove il condotto presenti una curva, iI foro deve essere situato ad una distanza dalla fine della curva pari a un diametro interno del condotto

Ove vi sia l’impossibilità di rispettare “tali distanze” per

• assenza di tratti rettilinei o
• la loro eccessiva brevità,

I’operatore dovrà individuare un punto caratterizzato da condizioni di stabilita fluidodinamica

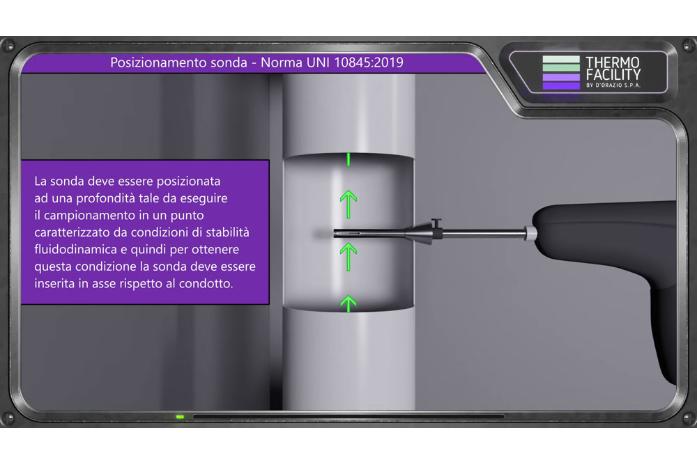

E la sonda deve essere posizionata ad una profondità tale da eseguire il campionamento in un punto caratterizzato da condizioni di stabilità fluidodinamica e quindi per ottenere questa condizione la sonda deve essere inserita in asse del condotto medesimo, come da video sotto riportato.

La norma UNI 10845:2018 dà le seguenti indicazioni afferenti al valore del “tiraggio”

• se il tiraggio (depressione) misurato è

“≤ a 1 Pa”

non è garantita la corretta evacuazione dei prodotti della combustione

• se il tiraggio (depressione) misurato è

“≥ a 3 Pa”

la condizione di funzionamento del sistema dovrebbe essere sufficientemente lontana dalla condizione critica di potenziale riflusso dei prodotti della combustione nel locale di installazione dell'apparecchio

• ove il tiraggio misurato è

“> a 1 Pa” ed “< a 3 Pa”è consigliabile procedere ad una verifica incrociata del corretto tiraggio, secondo la metodologia di misurazione indiretta
