UNI EN 378 parte 1: 8 - Sistema indiretto

In questo redazionale continuiamo ad esplicitare gli schemi proposti dall’afferente norma e nello specifico dalla UNI EN 378 (Sistemi di refrigerazione e pompe di calore – Requisiti di sicurezza e ambientali) e parte 1 che tratta dei

• - requisiti di base, definizioni, criteri di classificazione e selezione.

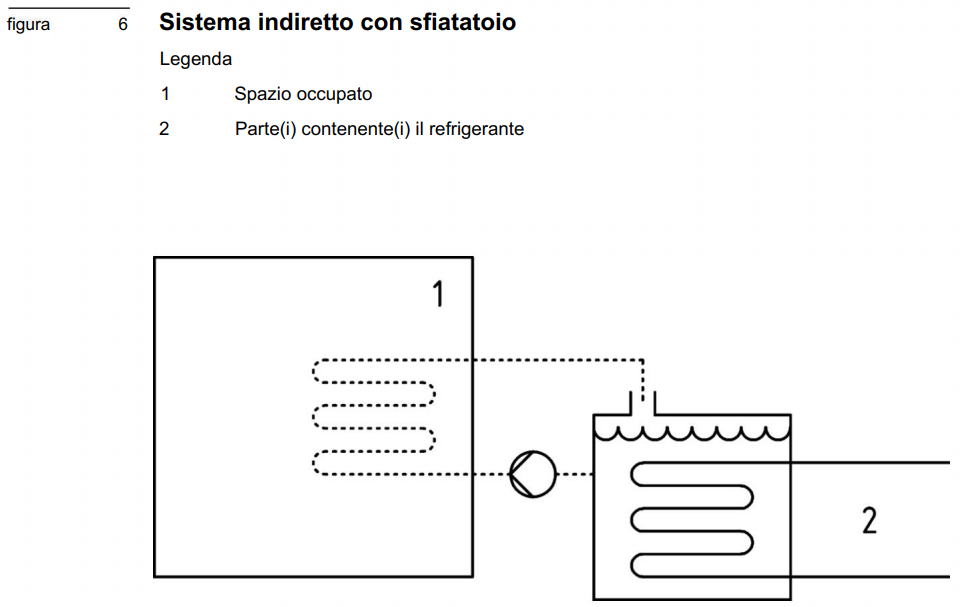

Sistema indiretto con sfiatatoio

Un sistema indiretto è considerato appartenente alla classe di posizione III e deve essere classificato come sistema indiretto con sfiatatoio se

• - Il fluido termovettore è in comunicazione diretta con uno spazio occupato
• - e una perdita di refrigerante nel circuito indiretto può essere sfiatata in atmosfera all'esterno dello spazio occupato

e ciò può essere ottenuto utilizzando uno scambiatore di calore a doppia parete.

Sistema indiretto chiuso con sfiatatoio

Un sistema indiretto è considerato appartenente alla classe di posizione III e deve essere classificato come sistema indiretto chiuso con sfiatatoio se

• - il fluido termovettore è in comunicazione diretta con uno spazio occupato
• - e una perdita di refrigerante nel circuito indiretto può essere sfiatata in atmosfera, all'esterno dello spazio occupato, attraverso uno sfiatatoio meccanico.

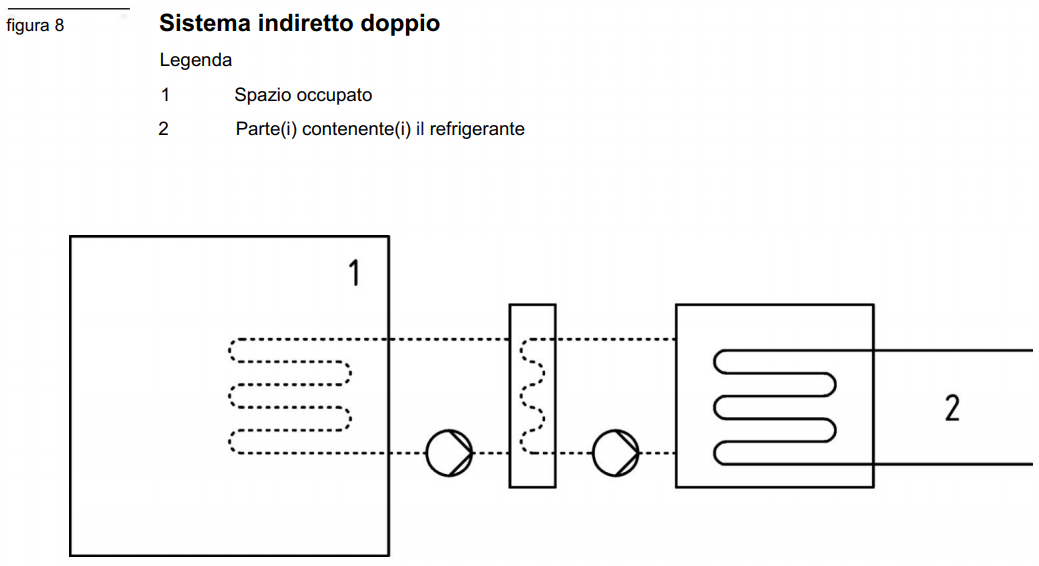

Sistema indiretto doppio

Un sistema indiretto è considerato appartenente alla classe di posizione III e deve essere classificato come sistema indiretto doppio se

• - il fluido termovettore è in comunicazione diretta con le parti contenenti il refrigerante
• - e il calore può essere scambiato con un secondo circuito indiretto che passa in uno spazio occupato

e una perdita di refrigerante non può entrare nello spazio occupato.

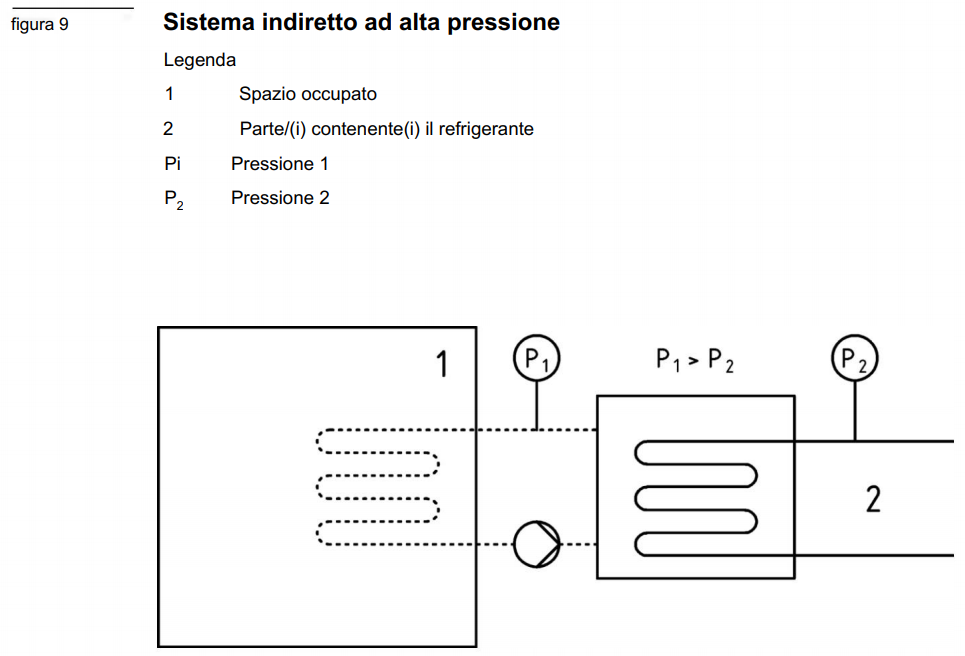

Sistema indiretto ad alta pressione

Un sistema indiretto è considerato appartenente alla classe di posizione III e deve essere classificato come sistema indiretto ad alta pressione se

• - il fluido termovettore è in comunicazione diretta con uno spazio occupato e il circuito indiretto è sempre mantenuto a una pressione maggiore di quella del circuito del refrigerante
• - in modo che una rottura del circuito del refrigerante non possa causare un rilascio di refrigerante nello spazio occupato.

Il refrigerante non può disperdersi nel circuito indiretto.
