UNI 9036:2015 Gruppo di misura - punto di inizio

In questo redazionale a fronte delle numerose domande raccolte in redazione, tenteremo di esplicitare la norma afferente all’installazione dei contatori che è la UNI 9036:2015 (Gruppi di misura – Prescrizioni di installazione).

Premettiamo che la succitata norma stabilisce le prescrizioni per l’installazione dei gruppi di misura, destinati alla misura dei gas distribuiti per canalizzazione e si applica ai gruppi di misura con pressione massima di esercizio rilevata immediatamente a monte del gruppo stesso

• - ≤ a 40 mbar per gas della prima e seconda famiglia (metano) e
• - ≤ a 70 mbar per i gas della terza famiglia (GPL).

La norma riporta una serie di definizioni, ma noi di seguito ne riportiamo due che riteniamo importanti perché strettamente legate a quello che è il “punto d’inizio” di cui alla norma UNI 7129.

Quindi

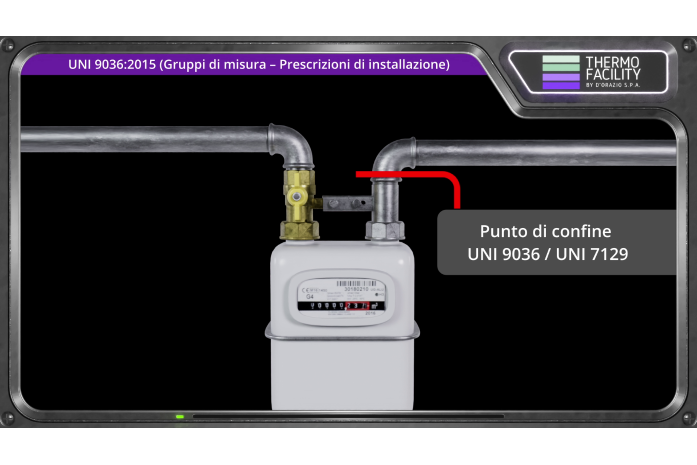

• - confine di competenza tra impresa distributrice e cliente finale che è definito come il punto terminale del gruppo di misura e corrisponde

con l’uscita del cannotto di uscita della mensola o del contatore (nel caso di contatori a membrana termomassici, ultrasonici per uso domestico)

con il termine della linea di misura a valle del contatore (numero di diametri pari a quelli prescritti dal fabbricante dello strumento di misura nel caso di contatori a turbina, rotoidi e altre tipologie) (flangia di confine)

• - punto di riconsegna dell’impianto di distribuzione

è definito come il punto di confine tra rimpianto di distribuzione e l’impianto del cliente finale, dove l’impresa distributrice riconsegna il gas per la fornitura al cliente finale.

Prima di proseguire vogliamo di seguito riportare a titolo di esempio non esaustivo alcune norme di prodotto afferenti ad alcune tipologie di contatore

• - UNI EN 1359 (contatori a membrana)
• - UNI EN 12261 (contatori a turbina)
• - UNI EN 12480 (contatori a rotoidi
• - UNI EN 14236 (contatori di gas domestici a ultrasuoni).

Gli elementi essenziali del gruppo di misura che altro non è che il supporto più il contatore, sono

• - l’organo di intercettazione generale/rubinetto del gruppo di misura che deve consentire una facile manovra, la manutenzione e deve inoltre consentire la rilevazione immediata delle posizioni di apertura e chiusura
• - il contatore

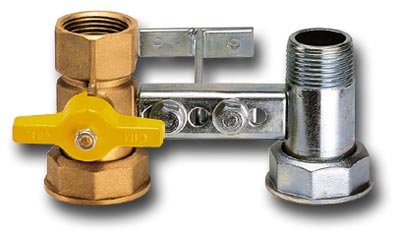

• - il supporto del contatore/mensola/dima ecc. che deve essere costituito da un elemento atto a mantenere, direttamente o indirettamente, il contatore in posizione sospesa per evitare possibili corrosioni; di seguito si riportano due esempi di supporti contatore

Al prossimo redazionale
