Alloggiamento e Installazione Contatori Gas (UNI 9036:2015): Dimensioni Minime

Proseguiamo con l’esplicitare la norma afferente all’installazione dei contatori che è la UNI 9036:2015 (Gruppi di misura – Prescrizioni di installazione).

Nello scorso redazionale abbiamo riportato quali sono gli elementi essenziali del gruppo di misura, ora vediamo qual è l’elemento accessorio.

La norma succitata per elemento accessorio intende l’alloggiamento del gruppo di misura che può essere costituito

• - da una nicchia con sportello
• - da un armadio

e deve avere

• - classe di reazione al fuoco ≤ 1
• - dimensioni tali da agevolare le operazioni di installazione e di sorveglianza che si effettuano sul gruppo stesso.

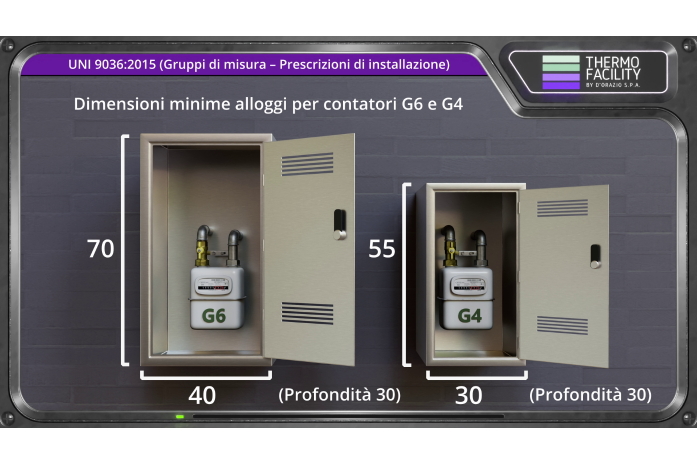

Classe dei Contatori	Dimensioni minime dell'alloggiamento (cm)
	Altezza	Larghezza	Profondità
Qmax ≤ 6 m3/h (Interasse entrata – uscita: 110 mm)	55	30	30
Qmax = 10 m3/h (Interasse entrata – uscita: 250 mm)	70	40	30

La norma prevede due tipologie di installazione

• - installazione singola

esterna

interna

• - installazione in batteria

Nell’installazione singola esterna il gruppo di misura deve essere protetto mediante installazione in nicchia o armadio corredati di sportello munito di aperture di aerazione*

• - l’aerazione dell’alloggiamento è realizzata mediante aperture libere, di superficie pari ad almeno il 10% della superficie in pianta dell’alloggiamento stesso;
• - tali superfici di aerazione sono ricavate sullo sportello di chiusura dell’alloggiamento, e sono da dividersi al 50% fra la parte alta e la parte bassa, sia per i gas leggeri che per i gas pesanti (densità > a 0,8).

Nei casi in cui il gruppo di misura possa risultare accessibile ad estranei, per evitare il verificarsi di manovre errate, la possibilità di intervento sull’organo di intercettazione deve essere limitata unicamente

• - al personale dell’impresa distributrice
• - e al cliente interessato.

Al prossimo redazionale
